粗格栅

粗格栅主要由粗格栅本体和导轨组成。

粗格栅置于循环水过滤系统的海水进水渠道孔口处，潜孔粗格栅孔口上部直到操作平台设有基础护墙，用于拦截大块的漂浮物。

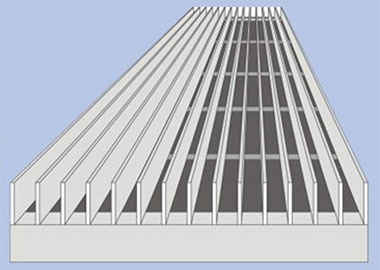

粗格栅本体由矩形栅条和支撑框架焊接而成，粗格栅为可拆卸的，可以从格栅导槽中下降和提升。粗格栅导轨和支撑角钢固定在水室墙壁上。粗格栅两侧板上的导向块与安装在水室墙壁上的轨道相配合，在安装时可用起吊梁将其放入水室内就位，靠在粗格栅支撑角钢上，检修时可将其从水室中提升出来。

细格栅

细格栅由矩形截面栅条分片焊接制作，并用螺栓联接在进水渠道墙壁的支撑梁上，其作用是拦截进水中漂浮的垃圾。细格栅以上直到操作平台之间是水室护墙，细格栅及其支撑梁均可拆卸。
